Le diagnostic structurel fondation fissure est l'examen technique par lequel un expert en bâtiment relie chaque fissure à sa cause : sol, matériaux, structure porteuse ou travaux antérieurs. Il évalue l'état et la solidité de la structure, dit quelle fissure structurelle évolue et quels travaux engager.
- Objet
- Identifier l'origine des désordres d'un bâtiment et évaluer la stabilité de sa structure, des fondations à la charpente.
- Moment
- Avant un achat immobilier, avant une rénovation qui touche un mur porteur, ou dès l'apparition de fissures qui s'ouvrent.
- Résultat
- Un rapport écrit qui classe les fissures, nomme leur cause et décrit les solutions de renforcement adaptées.
Pourquoi les sols de Bourgogne fissurent autant de maisons
La Bourgogne réunit sur quelques dizaines de kilomètres des terrains qui ne réagissent pas du tout de la même façon. Les calcaires de la Côte-d'Or portent bien les charges mais se fracturent ; les argiles de la Bresse et du Val de Saône gonflent à l'humidité et se rétractent en été ; les granits du Morvan sont stables, mais les maisons y ont souvent été montées avec un mortier de terre que la pluie lessive ; les marnes du Mâconnais mêlent les deux comportements. Le type de fondation compte autant que le sol : une semelle filante peu profonde, fréquente dans le bâti ancien, suit les mouvements du terrain au lieu de s'en affranchir.
Le retrait-gonflement des sols argileux est la première cause de sinistre sur une maison individuelle dans les secteurs exposés. Les épisodes de sécheresse répétés font travailler le terrain sous les fondations : il se tasse inégalement, une partie de la construction descend plus que l'autre, et la structure se déforme jusqu'à fissurer. Le site public Géorisques publie la carte d'exposition commune par commune, un premier repère avant tout diagnostic.
D'autres causes s'y ajoutent : fuite d'un réseau enterré, arbre planté trop près des murs, infiltrations d'eau qui ramollissent le sol au pied d'une façade, surcharge apportée par une extension ou un plancher refait en béton, défaut de mise en œuvre lors du gros œuvre. Sur le bâti ancien, les fissures dues au gel-dégel fragilisent les joints et font éclater la pierre. Identifier l'origine exacte est tout l'enjeu : une même fissure peut venir du sol, des matériaux ou d'une erreur de construction, et chaque cause appelle une réparation différente.

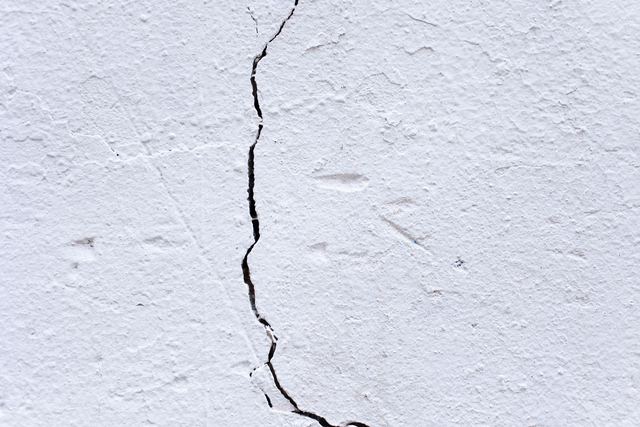

Quels types de fissures distinguer sur un bâtiment ?
Toutes les fissures ne se valent pas. L'expert les classe d'abord par ouverture, puis par forme et par position, car c'est la combinaison des trois qui dit si la structure d'une maison est en cause. La classification ci-dessous est celle qu'emploient couramment les experts en bâtiment et les assureurs ; elle reste un repère, que seule l'inspection sur place confirme.
| Type de fissure | Repère usuel | Ce qu'elle indique le plus souvent |
|---|---|---|
| Microfissure, faïençage | ouverture inférieure à 0,2 mm | retrait de l'enduit ou du béton au séchage, défaut esthétique |
| Fissure fine | de 0,2 à 2 mm | à surveiller ; structurelle si elle traverse le mur ou s'ouvre |
| Lézarde | au-delà de 2 mm | mouvement de la structure ou des fondations, diagnostic nécessaire |
| Fissure en escalier | oblique, suit les joints | tassement différentiel du terrain sous une partie de la maison |
| Fissure horizontale | le long d'un plancher ou d'un chaînage | poussée des terres, surcharge, corrosion d'armatures |
Une fissure structurelle se reconnaît à trois indices : elle est traversante (visible dedans et dehors), elle est plus large à une extrémité qu'à l'autre, ou elle continue de s'ouvrir d'un mois à l'autre. Les fissures de retrait de l'enduit, à l'inverse, restent superficielles et forment souvent un réseau en toile d'araignée. Pour une façade seulement, la page sur l'expertise d'une fissure en façade détaille la lecture des enduits et des joints.
Les signes d'un problème de fondation à ne pas laisser filer
Un problème de fondation se trahit rarement par une seule fissure. Ce sont des signes qui se cumulent, souvent visibles bien avant que la sécurité des occupants ne soit en jeu :
- des portes et des fenêtres qui coincent alors qu'elles fermaient bien, signe que les ouvertures se déforment ;
- un carrelage qui se décolle ou un plancher qui penche, mesurable avec un simple niveau ;
- un décollement entre la maison et une extension, une terrasse ou un garage construit plus tard ;
- des fissures en escalier aux angles des ouvertures, là où les charges se concentrent ;
- des traces d'eau ou d'humidité en pied de mur, qui accompagnent souvent un sol qui travaille.
Pris isolément, aucun de ces défauts ne prouve un désordre grave. C'est leur apparition simultanée, ou leur aggravation après un été sec, qui justifie un diagnostic de structure. L'humidité seule relève d'une autre analyse : l'expertise humidité des murs en distingue les causes, remontées capillaires ou condensation, avant tout traitement.
Comment se déroule un diagnostic structurel de maison ?
Le diagnostic structurel suit des étapes assez constantes, que l'intervention soit réalisée par un ingénieur structure, un bureau d'études ou un expert indépendant. Sa durée sur place dépend de la taille du bâtiment et de l'accès aux éléments porteurs.
- Prise de contact et dossier : plans, date de construction, permis de construire, travaux déjà réalisés, déclarations de sinistre. L'historique oriente l'analyse.
- Inspection visuelle complète : murs porteurs, planchers, charpente, sous-sol et, si on peut y accéder, fondations. L'expert relève chaque fissure, son tracé, son ouverture et sa position.
- Mesures : relevé des faux aplombs et des pentes de plancher, pose de jauges ou de témoins pour suivre l'évolution des fissures pendant plusieurs mois si elles semblent actives.
- Investigations complémentaires si nécessaire : sondage au pied d'un mur pour voir la fondation, recherche de fuite, étude de sol confiée à un géotechnicien.
- Rapport : description des désordres, cause retenue, niveau de risque et préconisations de travaux, du simple rebouchage au renforcement de la structure existante.
Le rapport doit permettre une décision : acheter ou renégocier, engager des travaux, déclarer un sinistre. Un document qui se contente de lister des fissures sans en déterminer la cause n'a guère de valeur pour la suite.
Sur les ouvrages importants, immeuble en copropriété ou bâtiment industriel, l'auscultation va plus loin : relevés topographiques répétés pour détecter un affaissement, carottages du béton, essais non destructifs sur les armatures. L'objectif reste le même, mais l'évaluation porte alors sur des seuils de déformation admissible définis par le calcul. Un bureau d'ingénierie certifié peut également réaliser ces mesures dans la durée, pour juger de l'impact futur des désordres sur l'ouvrage et ses occupants.
Fissure fine, lézarde, porte qui coince : quand s'alarmer ?
Une fissure fine sur un mur neuf est-elle grave ?
Le plus souvent, non : une microfissure qui apparaît dans les deux premières années sur un enduit ou une dalle vient du retrait des matériaux au séchage. Elle devient préoccupante si elle traverse le mur, s'élargit, ou s'accompagne d'autres signes. Sur une construction de moins de dix ans, la garantie décennale du constructeur couvre les désordres qui compromettent la solidité de l'ouvrage.
Comment savoir si une fissure évolue encore ?
En la mesurant dans le temps. Une jauge de fissure, posée de part et d'autre, ou un témoin en plâtre daté montrent si les deux lèvres bougent. Un relevé sur plusieurs mois, été compris, permet de distinguer une fissure stabilisée d'une fissure active, ce qui change complètement la réparation à prévoir.
Faut-il un diagnostic avant de reboucher ?
Oui dès que la fissure dépasse le simple faïençage. Reboucher une fissure active sans en traiter la cause ne sert à rien : elle se rouvre à l'été suivant, et le rebouchage efface au passage les indices dont l'expert aurait eu besoin pour identifier l'origine du problème.
Achat, travaux, sinistre : à quel moment commander l'expertise ?
Trois situations reviennent le plus souvent. La première est l'achat immobilier d'une maison ancienne : aucun diagnostic immobilier obligatoire ne porte sur la solidité de la structure, et le diagnostiqueur immobilier qui réalise le dossier de vente n'en a pas la mission. Un diagnostic structurel commandé avant le compromis chiffre les travaux à venir et pèse dans la négociation. Il complète utilement les diagnostics techniques obligatoires avant une vente, sans les remplacer.
La deuxième est la rénovation : ouvrir un mur porteur, créer une trémie d'escalier, surélever, aménager des combles ou procéder à un changement d'usage d'une grange modifient la répartition des charges. Un ingénieur doit alors vérifier que la structure existante, fondations comprises, supporte le nouveau projet, et dimensionner le renforcement. C'est souvent une condition posée par l'assureur et par l'entreprise qui exécute le gros œuvre.
La troisième est le sinistre. Après une sécheresse reconnue comme catastrophe naturelle par arrêté dans la commune, l'assurance habitation peut prendre en charge les dommages causés par le retrait-gonflement des argiles. L'expert mandaté par l'assureur établit alors son propre constat ; un diagnostic indépendant, réalisé pour le propriétaire, permet de discuter ce constat sur des éléments techniques plutôt que sur des impressions.
Étude de sol G5, ingénieur structure, expert : qui fait quoi ?
Trois métiers interviennent, et les confondre fait perdre du temps. L'expert en bâtiment ou l'ingénieur structure examine la construction : il établit le diagnostic de structure, interprète les fissures et préconise des solutions. Le géotechnicien étudie le terrain : la norme NF P94-500 classe ses missions, et la mission G5, dite diagnostic géotechnique, est celle qui s'applique à un ouvrage existant dont on cherche à expliquer les désordres par sondages et essais de sol. Le bureau d'études structure, enfin, calcule et dessine les travaux de reprise une fois la cause connue.
Sur un terrain argileux, la loi ELAN impose depuis le 1er octobre 2020 une étude géotechnique préalable lors de la vente d'un terrain constructible situé en zone d'exposition moyenne ou forte au retrait-gonflement. Elle concerne les terrains et les constructions neuves, pas la revente d'une maison existante, mais elle rappelle que, dans ces secteurs, le sol est la première question à poser face à une fissure structurelle.
- Diagnostic structurel
- Analyse de l'ouvrage et de ses désordres, par un expert ou un ingénieur.
- Étude de sol G5
- Analyse du terrain sous un ouvrage existant, par un géotechnicien.
- Note de calcul
- Dimensionnement des travaux de renforcement, par un bureau d'études.
Quelles réparations après le rapport ?
Le rapport fixe la réparation adaptée à la cause, et c'est là qu'il évite les dépenses inutiles. Quand le sol est en cause, la solution consiste à faire porter la maison plus profond ou à stabiliser le terrain :
- la reprise en sous-œuvre, qui approfondit ou élargit les fondations existantes par plots de béton ;
- les micropieux, forés jusqu'à une couche porteuse et reliés à la maison par des longrines ;
- l'injection de résine expansive, qui densifie le sol sous les semelles, efficace sur certains terrains seulement ;
- la gestion de l'eau autour de la maison : drainage, réparation des réseaux, trottoir étanche, éloignement des arbres.
Quand la structure elle-même est atteinte, les techniques changent : agrafage des fissures par des tirants métalliques, pose de chaînages, renforcement d'un plancher, traitement de la corrosion des armatures d'un béton armé qui éclate. Une fois la stabilité retrouvée, et seulement alors, viennent le rebouchage et la reprise des enduits. L'ordre compte : traiter l'esthétique avant la cause, c'est payer deux fois les mêmes travaux.
Ce qui fait varier le devis d'un diagnostic structurel
Le coût d'un diagnostic structurel n'a rien de forfaitaire. Il dépend de la surface et du nombre de niveaux à inspecter, de l'accès aux éléments porteurs (vide sanitaire, cave, combles), du nombre de fissures à relever, de la nécessité d'un suivi par jauges sur plusieurs mois et, surtout, des investigations complémentaires : une étude de sol G5 avec sondages représente une dépense nettement plus élevée que la seule visite de l'expert. Une demande de devis précise, avec photos des fissures et historique de la maison, permet d'obtenir une proposition comparable d'un professionnel à l'autre. Un devis gratuit ne doit pas faire oublier l'essentiel : la qualification de celui qui signe le rapport, et son assurance de responsabilité professionnelle. Pour un document destiné à fixer la valeur d'un bien fissuré plutôt que sa réparation, le choix entre avis de valeur et rapport d'expertise se pose ensuite.
Caves voûtées et maisons de vignerons : un risque propre au bâti bourguignon
Une part du parc ancien de la côte viticole repose sur des caves voûtées creusées sous la maison. Ces voûtes en pierre portent le plancher du rez-de-chaussée et transmettent les charges vers les murs latéraux. Une fissure longitudinale à la clé de voûte, des pierres qui se déchaussent ou une voûte qui s'humidifie après la pose d'un sol étanche au-dessus sont des signes à faire examiner : l'eau qui ne s'évapore plus dégrade le mortier de chaux, et la voûte perd sa cohésion. Ces désordres se traitent avec des matériaux compatibles avec la pierre et la chaux, jamais avec un enduit ciment qui enferme l'humidité. La charpente mérite le même examen : une panne qui fléchit pousse les murs vers l'extérieur et ouvre des fissures en tête de mur, une pathologie que l'on confond vite avec un dommage venu du sol sur une maison individuelle ancienne. Un diagnostic structurel sur ce type de maison doit donc inclure la cave dans son inspection, ce qu'un examen limité aux façades oublie souvent, alors que c'est parfois là que se décide la stabilité de l'ensemble.
